振動篩是利用振子激振所產生的往復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。其振動軌跡是一復雜的空間曲線。該曲線在水平面投影為一圓形，而在垂直面上的投影為一橢圓形。調節上、下旋轉重錘的激振力，可以改變振幅。而調節上、下重錘的空間相位角，則可以改變篩面運動軌跡的曲線形狀并改變篩面上物料的運動軌跡。
中文名振動篩外文名vibrating screen優 勢 效率高，質量輕、篩分干物料種 類礦用振動篩，精細振動篩，篩軸式原 理振子激振產生的往復旋型振動工作學 科生態環境
簡介
是用于泥漿固相處理的一種過濾性的機械分離設備，篩網和振子組成。篩網的粗細以目表示，一般50目以下的為粗篩網，80目以上的為細篩網。振子是一個偏心輪，在電動機帶動下旋轉，使篩架發生振動。由于篩架的振動，泥漿流到篩面上時較粗的固體顆粒就留在篩面上，并沿斜面從一端排出，較細的固相顆粒和泥漿液體一起通過篩孔流到泥漿池去。
種類
振動篩的主要種類：產品優缺點： 效率高，質量輕，系列完整多樣，
層次多，對于干物料篩分可以滿足需求。對于水分高，有粘附物料，該機型不適宜，工作時振動使物料更緊實的粘附于篩面，造成物料擁堵或者被迫停機。由于工作原理限制，該機型耗能相對較高，尤其在大出力工況條件下。另外工作噪音和粉塵較重。
分類
振動篩分設備按重量用途可分為：礦用振動篩，輕型精細振動篩，實驗振篩機
礦用振動篩可分為：重型篩，自定振動篩，橢圓振動篩，脫水篩，圓振篩，
香蕉篩，直線振動篩等
輕型精細振動篩可分為：旋振篩，直線篩，直排篩，超聲波振動篩，過濾篩等可參考振動篩系列
實驗振動篩：拍擊篩，頂擊式振篩機，標準檢驗篩，電動振篩機等請參考實驗設備
按照振動篩的物料運行軌跡可以分為：
按直線運動軌跡分：直線振動篩（物料在篩面上向前做直線運動）
按圓型運動軌跡分：圓振動篩（物料在篩面上做圓形運動）結構和優點
按往復式運動軌跡分：精細篩分機（物料在篩面上向前做往復式運動）
振動篩主要分為直線振動篩、圓振動篩、高頻振動篩。振動篩按振動器的型式可分為單軸振動篩和雙軸振動篩。單軸振動篩是利用單不平衡重激振使篩箱振動，篩面傾斜，篩箱的運動軌跡一般為圓形或橢圓形。雙軸振動篩是利用同步異向回轉的雙不平衡重激振，篩面水平或緩傾斜，篩箱的運動軌跡為直線。振動篩有慣性振動篩、偏心振動篩、自定振動篩和電磁振動篩等類型。
直線振動篩
振動篩是一種廣泛應用于煤炭等行業,用作物料的分級、洗滌、脫水、脫介的篩分機械。其中,直線振動篩以其生產效率高、分級效果好、檢修方便等優點得到了廣泛的應用。在工作過程中,振動篩的動態性能直接影響篩分效率和使用壽命。振動篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物，分別從各自的出口排出。直線振動篩（直線篩）具有穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點，是一種新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。

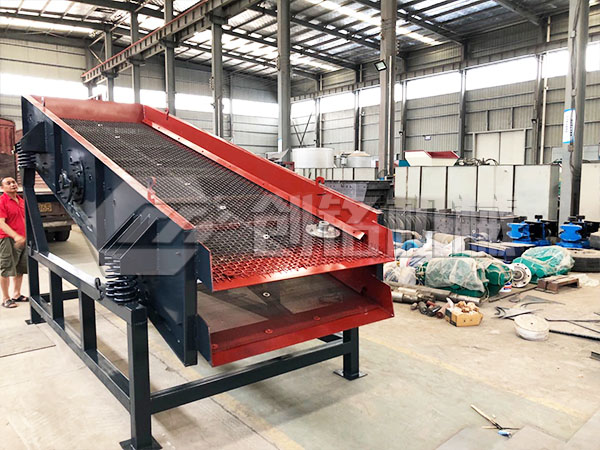

圓振動篩(圓振篩)做圓形運動，是一種多層數、新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用等特點，圓振篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。根據物料產品和用戶要求，可采用高錳鋼編織篩網、沖孔篩板和橡膠篩板，篩板有單層和雙層兩種，各類篩板均能滿足篩分效果的不同要求。該系列圓振動篩為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
橢圓篩
橢圓篩即做橢圓運動軌跡的振動篩，具有、篩分精度高，適合范圍廣等優點。和同規格普通篩機相比，有更大的處理量和更高的篩分效率。適用于冶金行業的溶劑、冷燒結礦篩分，礦山行業礦石分級，煤炭行業的分級及脫水、脫介等作業。是現有大型振動篩及國外引進產品的理想替代產品。 TES三軸橢圓振動篩廣泛用于采石場、砂石料的篩分作業，也可供選煤、選礦、建材、建筑、電力化工行業作產品的分級之用。
篩分原理：動力從電機經三角皮帶傳遞至激振器主動軸、齒輪振動器（速比為1），實現三根軸同速旋轉，產生激振力，激振器與篩箱高強度螺栓聯接，產生橢圓運動。物料在篩面上隨篩機高速橢圓運動，迅速分層、透篩、向前，終完成物料的分級。
設備在出廠前需精工征集裝配及無負載試車，經檢查各項指標合格后方能出廠，因此，設備在發運到使用現場后，用戶應按裝箱清單及成套設備發貨單檢查整臺機器的零部件是否齊全，技術文件有否紕漏。
設備到達現場后，不可直接擱置在地面上，應平穩放置在平整的枕木上，并要求離地面距離不小于250mm。如果存放在露天，應加防油布遮蓋，以防風雨侵蝕。 高頻振動篩
高頻振動篩簡稱高頻篩，高頻振動篩(高頻篩)由激振器、礦漿分配器、篩框、機架、懸掛彈簧和篩網等部件組成。
高頻振動篩(高頻篩)效率高、振幅小、篩分頻率高。高頻振動篩與普通篩分設備的原理不同，由于高頻振動篩(高頻篩)采用了高頻率，一方面破壞了礦漿表面的張力和細粒物料在篩面上的高速振蕩，加速了大密度有用礦物和析離作用，增加了小于分離粒度物料與篩孔接觸的概率。
振動篩優點
主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶， 帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。
振動篩的主要優點：
1、由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。
2、構造簡單、拆換篩面方便。
3、篩分每噸物料所消耗的電能少。
工作原理
將顆粒大小不同的碎散物料群,多次通過均勻布孔的單層或多層篩面,分成若干不同級別的過程成為篩分。大于篩孔的顆粒留在篩面上,稱為該篩面的篩上物,小于篩孔的顆粒透過篩孔,稱為該篩面的篩下物。實際的篩分過程是：大量粒度大小不同、粗細混雜的碎散物料進入篩面后,只有一部分顆粒與篩面接觸,由于篩箱的振動,篩上物料層被松散,使大顆粒本來就存在的間隙被進一步擴大,小顆粒乘機穿過間隙,轉移到下層或運輸機上。由于小顆粒間隙小,大顆粒并不能穿過，于是原來雜亂無章排列的顆粒群發生了分離,即按顆粒大小進行了分層,形成了小顆粒在下,粗顆粒居上的排列規則。到達篩面的細顆粒,小于篩孔者透篩,終實現了粗、細粒分離,完成篩分過程。然而，充分的分離是沒有的，在篩分時，一般都有一部分篩下物留在篩上物中。細粒透篩時，雖然顆粒都小于篩孔，但它們透篩的難易程度不同，物料和篩孔尺寸相近的顆粒，透篩就較難，透過篩面下層的顆粒間隙就更難。
工作特點
①、采用塊偏心作為激振力，激振力強。
②、篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；
③采用輪胎聯軸器，柔性連接，運轉平穩；
④、采用小振幅，高頻率，大傾角結構，使該機篩分效率高、處理大、壽命長、電耗低、噪音小。
根據篩分機械的結構及工作原理大致有以下幾類：
1、滾軸篩工作面是由橫向排列的一根根滾動軸構成的。
2、滾軸篩 工作面是由橫向排列的一根根滾動軸構成的。固定篩 工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有50—60%。
3、平面運動篩 機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。搖動篩和振動篩屬于這一類。
適用范圍
振動篩的適用范圍十分廣泛，幾乎涉及到生活中的方方面面在加工和制造時都需要用到各種類型的振動篩。
振動篩主要用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工、醫藥、食品等行業。
振動篩在選礦廠應用多，按其傳動機構的不同，又可以分為以下幾種：偏心振動篩、慣性振動篩、自定振動篩、共振篩。
使用說明
1、篩機設計，精巧和容易裝配，一人即可操作篩機。
2、和其他型號篩分設備比較，具較大篩選面積和益之處理能力。
3、獨特之篩網結構設計，方便和快速更換篩網 ( 只需3到5分鐘 ) ，此外此種設計
允許使用各種篩網 ( 尼龍、特種龍、PP網 )。
4、其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間 之生產過程可降低諸多成本。
作用與原理：
基本原理系借電機軸上下端所安裝的重錘（不平衡重錘），將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向。
